一.概述

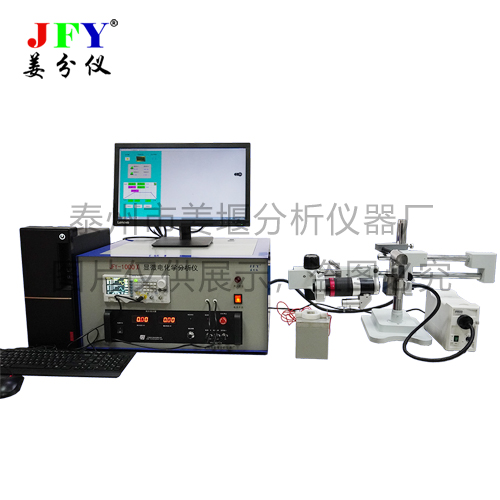

仪器采用工作站形式，由以太网对高速相机全方位控制，经高速图像采集卡及相关软件实现图像的采集处理，通过西门子S7 200系列PLC实现温度、

电场、等相关模拟量及过程控制。电解池采用高透明石英玻璃一体成型，电极一侧固定一侧上下可调。加热采用低压直流加热管，斜率升温，无强

对流，无气泡，不影响成像质量。高压电源采用模块式一体化恒功率高压电源---实现交流、直流、脉冲电场的施加。成像系统的光源采用高亮LED，

适配器采用无级调控实现亮度调节。以上各参数都均由工作站操控。

二.技术参数

1.电源：220V

2.功率：≤2KVA

3.油浴温度：0-150℃

4.控温精度：±1℃

5. 电解池：长×高×厚=60×40×8

6. 高压电源：0-12000V   功率：1.2KW

6.1.输出电压（幅度）：0～±5KV（0～10KVp-p）

6.2.直流输出电流：10mA(脉冲电流＞10mA)

6.3.失真度：＜1%  (带宽内正弦波)

6.4.带宽：DC～1000Hz

6.5.响应：100V/μS

6.6.电压增益：1000倍

6.7.输出监测：电压1V:1000V由BNC端口和后置端子台输出(输出阻抗50Ω)供示波器观测。

                     电流1V:2mA由BNC端口和后置端子台输出(输出阻抗500Ω)供示波器观测。

6.8.外置信号输入：0～±5V  DC～1KHz  由  BNC端口输入(输入阻抗10KΩ)。

6.9.输出端：安全快接式高压连接器，插头配20KV引线1.5米。

三.功能用途

1.建立电场下油水分离过程的显微观测系统，能够对油相（非极性相）-水相（极性相）体系的电分离过程进行分析，研究劣质原油与水混合体系

在多种不同电场（交流、直流、交直流、脉冲电场）以及不同电场强度下的油水分离微观机制。

2.根据实际观测效果，可局部调整相关参数。

3.能够清晰的拍摄到各种微米级的油/水滴，在各种高压电长作用下的聚集——长大——分离——沉降的动态全过程。
